अधिकतम सेवा जीवन के लिए रोटरी ऑर्बिटल हाइड्रोलिक मोटर्स का चयन, स्थापना और रखरखाव कैसे करें?

यह मार्गदर्शिका कार्रवाई योग्य अंतर्दृष्टि प्रदान करने के लिए सिद्धांत के माध्यम से कटौती करती है - आपके एप्लिकेशन के लिए सही मोटर को आकार देने से लेकर, उचित स्थापना तकनीकों तक, दैनिक रखरखाव प्रथाओं तक जो सेवा जीवन को अधिकतम करती है।

1. मुख्य परिचालन सिद्धांत - यह उच्च टॉर्क प्रदान करने वाला क्या कारण है?

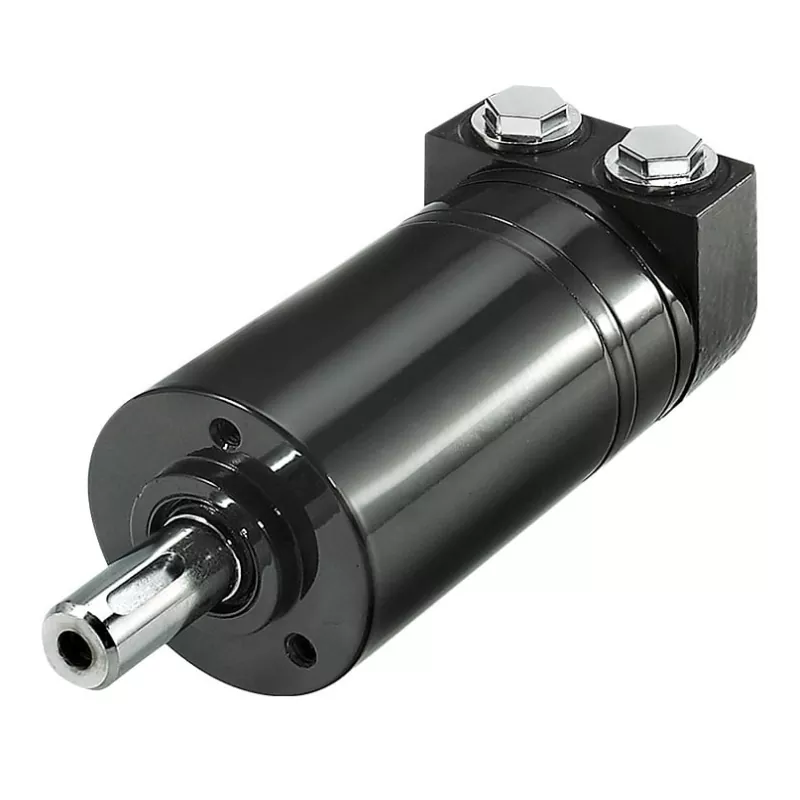

एक का दिलकक्षीय मोटरएक आंतरिक मेशिंग गियर सेट है - एक रोटर (बाहरी गियर) और एक स्टेटर (आंतरिक गियर) - महत्वपूर्ण डिजाइन नियम के साथ कि रोटर में स्टेटर की तुलना में एक दांत कम होता है। जब दबावयुक्त हाइड्रोलिक द्रव मोटर में प्रवेश करता है, तो यह रोटर को स्टेटर के अंदर एक कक्षीय (ग्रहीय) गति करने के लिए मजबूर करता है। यह गति एक आंतरिक युग्मन शाफ्ट के माध्यम से आउटपुट शाफ्ट तक प्रेषित होती है, जो कक्षीय गति को सुचारू रोटरी आउटपुट में परिवर्तित करती है।

यह डिज़ाइन परिभाषित लाभ प्रदान करता है: लो-स्पीड हाई-टॉर्क (एलएसएचटी)। वेन या पिस्टन मोटर्स के विपरीत, ऑर्बिटल मोटर्स गियर रिड्यूसर की आवश्यकता के बिना कम आरपीएम पर सीधे मजबूत, स्थिर टॉर्क उत्पन्न कर सकते हैं। भारी भार के तहत सटीक गति नियंत्रण और उच्च शुरुआती टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए यह अमूल्य है।

दो प्राथमिक स्टेटर कॉन्फ़िगरेशन मौजूद हैं:

• गेरोटर (वन-पीस स्टेटर): स्टेटर एक एकल आंतरिक गियर रिंग है। मध्यम-ड्यूटी चक्रों के लिए किफायती और विश्वसनीय।

• गेरोलर (रोलर से सुसज्जित स्टेटर): रोलर्स या सुइयों को स्टेटर के दांतों में डाला जाता है, जो स्लाइडिंग घर्षण को रोलिंग घर्षण में परिवर्तित करता है। इससे उच्च दक्षता, बेहतर शॉक-लोड प्रतिरोध और काफी लंबे समय तक पहनने का जीवन प्राप्त होता है - हेवी-ड्यूटी, उच्च-आवृत्ति संचालन के लिए आदर्श।

2. व्यावहारिक आकार - अपनी मशीन के लिए सही "हृदय" चुनना

गलत आकार की मोटर समयपूर्व विफलता का #1 कारण है। आकार छोटा करने से अधिभार क्षति होती है; अधिक आकार से अपशिष्ट की लागत बर्बाद होती है और समग्र सिस्टम दक्षता कम हो जाती है। इन चार महत्वपूर्ण मापदंडों पर ध्यान दें:

• टॉर्क, गति और विस्थापन (त्रिकोण): विस्थापन (सीसी/रेव) सीधे टॉर्क आउटपुट को निर्धारित करता है - बड़े विस्थापन का मतलब है प्रति क्रांति अधिक तरल पदार्थ, इसलिए उच्च टॉर्क, लेकिन कम अधिकतम गति। विस्थापन का चयन करने से पहले हमेशा शुरुआती टॉर्क (जो आमतौर पर चलने वाले टॉर्क से अधिक होता है) और आवश्यक ऑपरेटिंग गति सीमा को परिभाषित करें। निर्माता के प्रदर्शन वक्र के साथ क्रॉस-चेक करें - कभी भी चरम सीमा पर चलने वाली मोटर का चयन न करें; अपने सिस्टम के दबाव/प्रवाह प्रोफ़ाइल के चरम-दक्षता क्षेत्र का लक्ष्य रखें।

• सिस्टम दबाव और प्रवाह दर: अपनी बिजली इकाई के निरंतर काम करने वाले दबाव और अधिकतम उपलब्ध प्रवाह की पुष्टि करें। दबाव चरम टॉर्क को सीमित करता है, जबकि प्रवाह प्राप्य शीर्ष गति को निर्धारित करता है। इनकी तुलना मोटर की रेटेड विशिष्टताओं से करें। सुनिश्चित करें कि मोटर की अधिकतम दबाव रेटिंग में आपके सिस्टम के पीक स्पाइक्स के ऊपर उचित सुरक्षा मार्जिन हो (उचित रूप से दबाव-राहत वाल्व सेट का उपयोग करें)।

• माउंटिंग और शाफ्ट लोडिंग: बोल्ट पैटर्न और निकला हुआ किनारा आकार से परे, आउटपुट शाफ्ट पर रेडियल लोड क्षमता को अक्सर अनदेखा किया जाता है। यदि आप स्प्रोकेट, पुली, या बेल्ट ड्राइव को सीधे शाफ्ट पर लगा रहे हैं, तो महत्वपूर्ण साइड लोड लागू होते हैं। ऐसे मामलों में, आपको हेवी-ड्यूटी बियरिंग वाली मोटर का चयन करना चाहिए और निर्माता के रेडियल लोड रेटिंग चार्ट से परामर्श लेना चाहिए। इसे नज़रअंदाज करने से तेजी से बेयरिंग फेल हो जाती है और सील लीकेज हो जाती है।

• पर्यावरण और विशेष आवश्यकताएँ: अत्यधिक परिवेश के तापमान, धूल भरी स्थिति, या उच्च आर्द्रता वाले वातावरण के लिए, उन्नत सील (उदाहरण के लिए, विटन या एचएनबीआर) और संक्षारण प्रतिरोधी सामग्री निर्दिष्ट करें। गतिशील ब्रेकिंग या स्पीड सेंसिंग की आवश्यकता वाले अनुप्रयोगों के लिए, ब्रेक वाल्व, टैकोमीटर, या आनुपातिक नियंत्रण वाल्व जैसे एकीकृत विकल्पों पर विचार करें।

3. इंस्टालेशन और कमीशनिंग - विवरण जो प्रदर्शन को बनाते या बिगाड़ते हैं

यदि गलत तरीके से स्थापित किया जाए तो एक पूरी तरह से चयनित मोटर जल्दी से विफल हो सकती है। इन गैर-परक्राम्य चरणों का पालन करें:

1. सटीक शाफ्ट संरेखण: मोटर शाफ्ट और संचालित भार के बीच पूर्ण समाक्षीय संरेखण अनिवार्य है। कोई भी कोणीय या समानांतर गलत संरेखण रेडियल या अक्षीय बलों का परिचय देता है जो असर जीवन को काफी कम कर देता है। डायल इंडिकेटर या लेजर अलाइनमेंट टूल का उपयोग करें और निर्माता की सहनशीलता (आमतौर पर ≤ 0.05 मिमी रेडियल रनआउट) का सख्ती से पालन करें।

2. सही पोर्ट कनेक्शन: पोर्ट पहचान की दोबारा जांच करें - दबाव (पी), रिटर्न (टी), और ड्रेन (एल)। ड्रेन पोर्ट महत्वपूर्ण है: इसे न्यूनतम बैक प्रेशर (आमतौर पर <5-10 बार, विनिर्देशों से परामर्श लें) के साथ टैंक में अलग से पाइप किया जाना चाहिए। ड्रेन पोर्ट को कभी भी प्लग न करें - ऐसा करने से शाफ्ट की सील तुरंत उड़ जाएगी।

3. स्टार्ट-अप से पहले सिस्टम फ्लशिंग: मोटर कनेक्ट करने से पहले, इंस्टॉलेशन से बचे वेल्डिंग स्लैग, गंदगी या मलबे को हटाने के लिए पूरे हाइड्रोलिक सिस्टम (होसेस, वाल्व, कूलर) को साफ तरल पदार्थ से फ्लश करें। सेटअप के दौरान आने वाले संदूषक जल्दी खराब होने का एक प्रमुख कारण हैं।

4. प्रारंभिक ब्रेक-इन प्रक्रिया: नई या पुनर्निर्मित मोटरों के लिए, पूर्ण-लोड संचालन से पहले यूनिट को लगभग 30-60 मिनट के लिए रेटेड लोड के 30-50% पर चलाएं। यह आंतरिक गियर और बीयरिंग को ठीक से जुड़ने की अनुमति देता है और आंतरिक मंजूरी को स्थिर करता है, जिससे दीर्घकालिक स्थायित्व में काफी वृद्धि होती है।

4. दैनिक रखरखाव एवं तीव्र दोष निदान

सुनहरा नियम याद रखें: 90% हाइड्रोलिक मोटर विफलताएं द्रव संदूषण या अनुचित तरल तापमान के कारण होती हैं। रखरखाव वैकल्पिक नहीं है - यह आपके उपकरण की जीवन रेखा है।

द्रव प्रबंधन - आपकी #1 प्राथमिकता:

• सफाई: ठोस कण अपघर्षक लैपिंग यौगिक के रूप में कार्य करते हैं, जो सटीक-मशीनीकृत रोटर-स्टेटर जोड़ी को ख़राब करते हैं। इससे आंतरिक रिसाव बढ़ता है, वॉल्यूमेट्रिक दक्षता कम हो जाती है और टॉर्क कम हो जाता है। आईएसओ 4406 18/16/13 या बेहतर के स्वच्छता स्तर को लक्षित करें, और नियमित रूप से रिटर्न-लाइन फ़िल्टर का निरीक्षण/प्रतिस्थापन करें। फ़िल्टर हाउसिंग पर एक अंतर दबाव संकेतक का उपयोग करें।

• चिपचिपाहट और तापमान: इष्टतम चिपचिपाहट सीमा 50°C पर 20-43 cSt है। निरंतर ड्यूटी के लिए तेल का तापमान 60°C से कम बनाए रखें; शिखर पर भी तापमान कभी भी 85°C से अधिक न हो। उच्च तापमान तेल को पतला कर देता है, जिससे चिकनाई कम हो जाती है और सील का क्षरण तेज हो जाता है। कम तापमान से चिपचिपापन बढ़ जाता है, जिससे गुहिकायन और धीमी शुरुआत होती है। यदि आवश्यक हो तो तापमान नापने का यंत्र और कूलर स्थापित करें।

• कभी भी तरल प्रकार का मिश्रण न करें: हाइड्रोलिक तरल पदार्थ के विकल्प के रूप में इंजन तेल का उपयोग बिल्कुल न करें। उनके एडिटिव पैकेज असंगत हैं। मिश्रण से सील में सूजन, झाग, वार्निशिंग और भयावह विफलता हो सकती है। हमेशा OEM-अनुशंसित हाइड्रोलिक द्रव ग्रेड का उपयोग करें।

त्वरित दोष निदान तालिका

अनुसूचित स्वास्थ्य जांच

इन्हें अपनी निवारक रखरखाव योजना में शामिल करें:

• साप्ताहिक: बाहरी आवरण का तापमान जांचें (इन्फ्रारेड थर्मामीटर का उपयोग करें) और असामान्य दस्तक या रोना सुनें।

• मासिक: रोने के लिए सभी नली फिटिंग और सील का निरीक्षण करें।

• त्रैमासिक: एक तेल का नमूना लें और इसे स्पेक्ट्रोमेट्रिक विश्लेषण के लिए भेजें - लोहे, तांबे, या सिलिकॉन कणों के बढ़ते स्तर प्रदर्शन में गिरावट से बहुत पहले आंतरिक गिरावट के शुरुआती चेतावनी संकेत हैं।

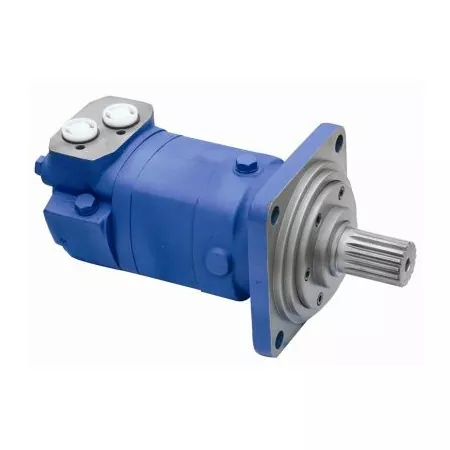

एक रोटरीकक्षीय हाइड्रोलिक मोटरसही ढंग से इलाज किए जाने पर यह एक मजबूत और विश्वसनीय वर्कहॉर्स है। सफलता तीन स्तंभों में निहित है: आपकी वास्तविक दुनिया की लोड प्रोफ़ाइल के लिए इसे सटीक आकार देना, इसे सर्जिकल परिशुद्धता के साथ स्थापित करना, और एक गैर-परक्राम्य अनुशासन के रूप में द्रव स्वास्थ्य को बनाए रखना। जब संदेह हो, तो हमेशा निर्माता के विशिष्ट प्रदर्शन वक्र और सेवा अंतराल को देखें - और जटिल कर्तव्य चक्र या कस्टम एकीकरण के लिए अपने एप्लिकेशन इंजीनियरों को शामिल करने में संकोच न करें।

यदि आपको किसी विशिष्ट पहलू पर और विस्तार की आवश्यकता है - जैसे विस्तृत रेडियल लोड गणना, एकीकृत वाल्व चयन, या उच्च तापमान सीलिंग विकल्प - तो कृपया मुझे बताएं और मैं विस्तार कर सकता हूं।
